壓風自救裝置-阜寧縣順?lè)V用器材有限公司
一、 應用范圍
壓風自救裝置是根據我國煤礦煤塵、瓦斯和二氧化碳突出礦井的實際情況，結合呼吸救護現場的實際經驗，經創新而開發研制具有實用新型發明專利的一種新型壓風自救裝置，由于該裝置有恒定的送風量，有手動穩定的調壓裝置，另外還有積水排水的裝置，所以是很受礦工歡迎的一種呼吸保護器。
該裝置主要用于具有煤與瓦斯突出的煤礦井下救災防護。它安裝在煤礦井下硐室或采煤工作面的機巷風巷掘進頭的適當位置或流動人員較多的地點，以及溜子頭、井底車場、運輸和回風巷道、各種站房等地。當發生巷道冒頂，煤與瓦斯突出時或有突出預兆時，工作人員跑步進入附近安裝有呼吸器的地點和場所避災，戴上呼吸器，等待救援。

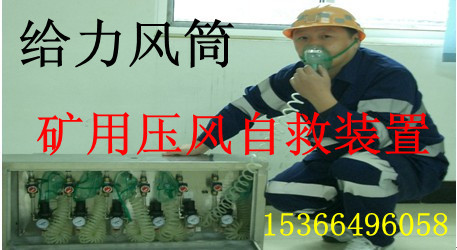

ZYJ壓風自救裝置，內裝六個呼吸面罩聯成一組，裝在不銹鋼的箱體內，組成一個井下自救系統，并由地面泵房供氣。（瓦斯突出礦井安裝多少個組，視其井巷規模，井下工作人員編制的多少而定，一般情況下，井下安呼吸器的個數不得少于井下全員的三分之一）。
二、 技術特征及型號說明
1. 技術參數表
名稱 規格
系統供氣壓力： 0.3-0.7MPa
呼吸器調節壓力范圍： 0.0 5-0.1MPa（手動式調壓）
呼吸器供氣量范圍： 30-55L/min
供氣方式： 地面系統供氣或單能泵站供氣
消音能力： ﹤85dB(A)
操作方式： 手動
重 量： 13kg
防護方法： 自吸過濾式口罩
輸出壓力： 有壓力表顯示
結構： 掛鉤式
外形尺寸： 800×370×160(單位：mm)
2.型號含義說明
Z Y J (A)
設計序號
主要特征代號, 壓風自救用
產品類型型號, 裝置類
三、 呼吸器總成及運行原理：
結構：ZYJ（A）礦井壓風自救裝置是由外管系統、壓風接口、進氣閥、進氣連接管、供氣量調節裝置、氣動減壓閥、排水裝置、面罩等構成。（如下圖所示）
功能：裝置具有穩定調節壓力、手動流量調節、三級消音、過濾、排水、防塵等六種功能，通過該裝置輸送新鮮空氣，使避災人員能呼吸輕松，達到安全避災，穩定工作情緒。
原理：該呼吸器為隔絕式防護裝置，當煤礦井下出現煤與瓦斯突出預兆或遇到突出災害時，避災人員立即趕到附近的壓風自救裝置處迅速打開不銹鋼箱門，再開通閥門開關，手拿自吸過濾式面罩，按在嘴上進行呼吸自救，由于自吸過濾式面罩內此時為0.05-0.1MPa的壓力，而罩外有毒氣體壓力低，因此，罩內形成正壓力，有毒氣體不能進入到罩內，避災人員不會受到有害氣體侵害。此時的避災人員可用眼觀察附近的災情變化，以便傳出信息。
結構示意圖
四、安裝、使用及維護
1、 安裝：
凡具有煤與瓦斯突出危險的礦井，在井下硐室、掘進、回采工作面，上下順槽及流動人員較多的地方以及井下有關站房都可安裝壓風自救裝置。在有壓風系統的礦井下，可直接聯入壓風系統中；在沒有壓風系統的礦井下，需專門配置壓風站及壓風管路系統，其壓風站必須裝設有自動與壓風站連鎖的自動啟動裝置，使壓風站能在發生煤與瓦斯突出時，能自動投入迅速運行，供給空氣。自救呼吸器集中安裝的地方，叫自救站，其安裝的個數必須大于在場的工作人員的人數。
一般在大巷中，或上下順槽裝設呼吸器。安裝時，需嚴格依照煤礦安全生產章程進行安裝，每隔50米安裝一組或幾組。最好安裝在靠巷道邊沿，或?qū)ｉT(mén)避災的小硐室里。這樣，既不妨礙運輸，也可以使呼吸器延長使用壽命。
壓風自救裝置應安裝在工作面硐室或安全硐室靠鄰處，車場及流動人員多的風段內要安裝在彎道內側或?qū)ｉT(mén)硐室內。安裝高度自定，可讓避災人員能方便拿到呼吸面罩，并能舒適的坐蹲為宜，安裝地點要選擇在順槽的兩邦頂?shù)装逋晟破教固�，防止摔交和由于片邦和冒頂而打傷人員而達不到救災的目的。
安裝完成后，要進行全礦系統集中檢查和個別抽查試用。
（1）檢查：按圖紙要求安裝后，檢查各連接部件是否牢固可靠，連接處的密封是否嚴密，管路有無漏氣，呼吸器是否通暢，位置方向是否正確，如有錯誤應及時糾正。
（2）減壓過濾顯示裝置壓力的調節：將調壓旋鈕向上拉起，順時針旋轉，壓力上升，逆時針旋轉，壓力下降。調整至所需壓力，見表壓力達到0.5-0.7Mpa為宜（出廠已統一調節），然后將調壓旋鈕按下呈鎖定狀態。
（3）抽出檢查：任選一個面罩，打開氣動閥，帶好面罩。如不適應，請按上述第2條方法進行調節，直到感覺舒適為止。調節好后，再?gòu)?fù)位。
2、 使用：
當井下發生煤與瓦斯突出危及在場人員生命或發現有煤與瓦斯突出預兆時，或瓦斯嚴重超標，對工作人員生命有嚴重威脅時，現場工作人員要以最快的速度打開壓風自救裝置的箱門，再打開氣動閥，帶上面罩進行呼吸，待援。按圖示：
圖1，按下紅色按鈕，彈出手柄，把門拉開。
圖2，順時針旋轉打開進氣閥，觀察壓力指示。
圖3，取出呼吸面罩，戴在口鼻上，進行自然呼吸，等待救援。
注意：不能猛力拉拽面罩，以防將輸氣導管的接頭拉開或?qū)?dǎo)管拉斷�。。�
3、維護及保養
壓風自救器裝置是為避災而設置的，所以必須是百分之百的可靠、準確，因此需每月保養，那么保養必須做到：
（1）首先應檢查自救站或系統的通風是否完好；
（2）檢查送氣口是否有氣送出，氣動閥把手是否靈活可靠，清洗積水杯，或更換過濾器；
（3）清洗、更換濾網，取出濾網，用空氣由內向外吹，即而重復使用；
（4）卸下ＰＣ杯，用干凈干布擦試即可，不可使用任何會破壞ＰＣ材質的化學物品來清洗；
（5）檢查結果一切符合要求，然后按原樣放置以備用。
六、運輸、存貯
本產品發運時，運輸工具不限，有下列情況者禁忌：
1、 不完整的包裝箱，標志不全或無標志包裝箱，不得發運；
2、 收發貨單位、名稱、地址、標志不清楚者，不得發運；
3、 不得野蠻裝卸；
4、 貯存地點應空氣流通、干燥、無淋水、無腐蝕氣體、液體侵害或受潮和曝曬；
5、 貯存期限為一年，如逾期未安裝使用，應重新檢查，如有損壞和老化的密封，應更換后再用。
銷售熱線：18961923668【孫艷】。電話：0515-87571688。
郵編：224406.地址：江蘇省阜寧縣永興工業園區1號。
網址：www.jssfft.com www.greentreef.com
